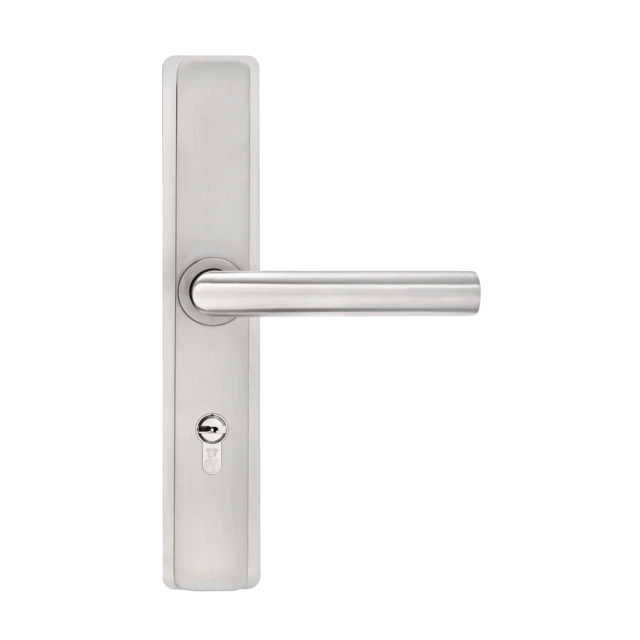

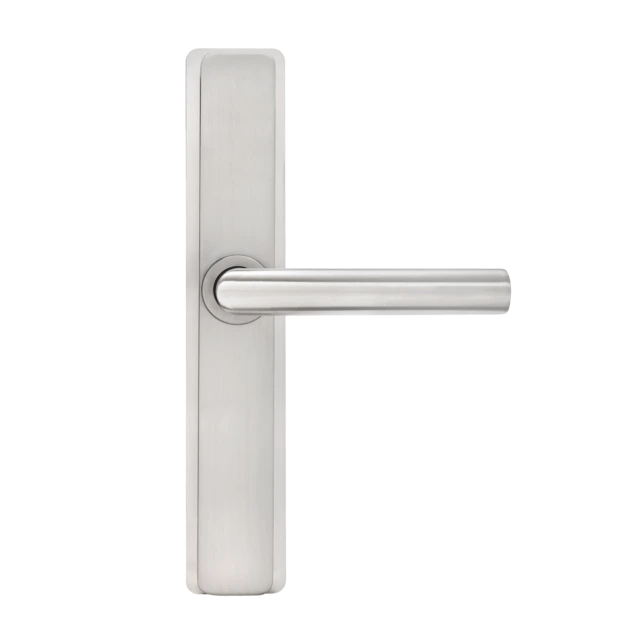

TECTIQ Schmalrahmenbeschlag FIX-DIN-rund

TECTIQ Schmalrahmenbeschlag FIX-DIN-rund

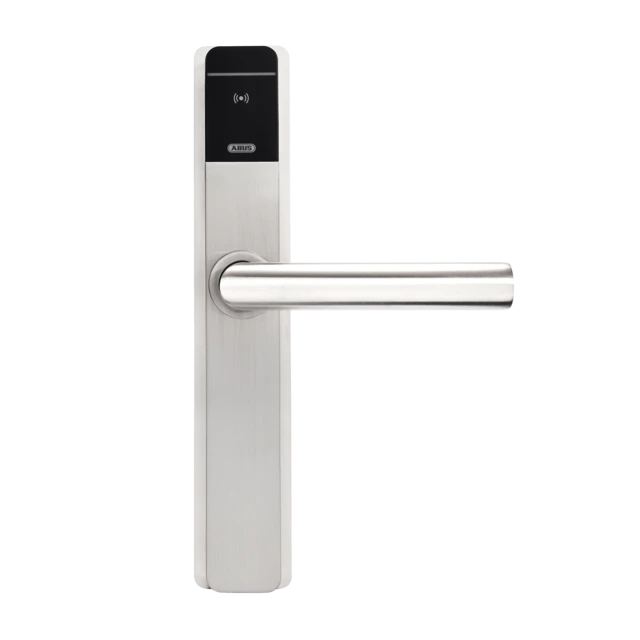

Elektronischer TECTIQ Türbeschlag mit RFID-Leser. Der flexible Alleskönner in vielfältigen Ausführungen, für alle gängigen Türen. Robuster, sicherer Beschlag in hochwertiger Edelstahloptik.

Beschreibung


Mit dem digitalen TECTIQ Schließsystem.

Der elektronische Beschlag mit RFID-Leser integriert das Einsteckschloss Ihrer Türe drahtlos in das TECTIQ Zutrittskontrollsystem. Es gewährt Personen Zutritt gemäß ihrer Berechtigung auf dem Schließmedium (Transponder, Karte). Der Datenaustausch erfolgt verschlüsselt und auslesegeschützt (MIFARE® DESFire®). Die batteriebetriebene Türkomponente benötigt keine externe Verkabelung oder Funkverbindung.

Validierung/Aktualisierung
ABUS TECTIQ speichert Berechtigungen und Ereignisse auf dem RFID-Schließmedium (Data-on-Card) und tauscht die Daten drahtlos mit dem Beschlag und System ab. Die Status-LED signalisiert den Anwendern, ob sie zutrittsberechtigt sind.

Formschönes Design, Top-Qualität
Der hochwertige Schmalrahmenbeschlag in Edelstahl-Optik fügt sich mit seiner klaren Formsprache in jede Umgebung ein. Als Drücker stehen 7 Formen zur Wahl und geben dem Beschlag seine individuelle Note.

Große Variantenvielfalt
Die robuste Schmalrahmengarnitur ist für alle gängigen Außen- und Innentüren geeignet, mit Option feuerhemmend auch für Brand- und Rauchschutztüren (T90). Inkl. Panikfunktion für Paniktüren (nur mit Einsteckschloss gemäß EN 179). Jede Ausführung hat eine Grundplatte aus Stahl. Für höchste Sicherheit, z. B. an Außentüren, empfehlen wir die Ausführung als Sicherheitsbeschlag.

Installation nach Maß: an Holz-, Alu- und Stahltüren
Der Türbeschlag passt für alle Türstärken von 32 bis 121 mm, ob mit Europrofil-Zylinder, Rundprofil-, Ovalzylinder oder ohne Zylinder. Zum nahtlosen Austausch von Altbeschlägen sind Renovierungsplatten erhältlich.

Produktvorteile

  • Elektronischer TECTIQ Beschlag mit Adapterplatte zur flexiblen Installation an allen gängigen Türen (Holz, Alu, Stahl) mit Rundrosettenbohrungen, drahtlos mit dem TECTIQ System vernetzt, ideal zur Ausstattung in Neu- und Bestandsbauten
  • TECTIQ Beschlag mit RFID-Leser zum kontaktlosen Präsentieren von TECTIQ Schließmedien. Sicheres, auslesegeschütztes RFID-Verfahren via MIFARE® DESFire® mit Bluetooth-Schnittstelle für TECTIQ Admin App
  • Hochwertiger Beschlag (54 mm Breite) in Edelstahloptik. Die dezent-puristische Designlinie passt sich ästhetisch-zeitlos in den Stil jedes Gebäudes ein. Türdrücker in diversen Formen für noch mehr Individualisierung erhältlich
  • Hoher Komfort und sicherer, intuitiver Zutritt mittels gewohnter Bedienung am Türdrücker; Beschlag mit RFID-Leser außen gewährt jederzeit das Öffnen der Tür von innen (ohne Schließmedium)
  • TECTIQ Beschläge für die komplette Gebäudeausstattung an Türen mit oder ohne mechanischem Schließzylinder, geeignet für Brand- und Rauchschutztüren (T90) sowie Flucht- und Rettungswege (EN 179)
  • Hochwertiger Einbruchschutz mit passgenauer Grundplatte aus Stahl zu jeder Beschlagsvariante
  • Intuitiver Office-Mode: Zutritt durch einfaches Betätigen des Drückers bei „Dauer-offen“ zu Büro-/Öffnungszeiten gemäß Zeitplan; Freischalten und Deaktivieren des Office-Mode mit dem ersten Zutritt bzw. dem Verlassen durch einen berechtigten Nutzer
  • Inklusive Adapterplatte zum optisch stimmigen Ersatz von Breitschildbeschlägen (54 mm) bzw. Rundrosetten-Garnituren sowie Renovierungsplatten zum Abdecken der Bohrungen bzw. Abdruckspuren von Altbeschlägen (z. B. an Bürotüren)
  • Geprüfte, zertifizierte Qualität: EN 16867 Kl. 4, EN 179, abZ, SKG*** (Security), EN 1634-1, 2
  • Dezente Färbung für jede Umgebung; Beschlagskörper und Drücker: Edelstahl; RFID-Leseeinheit: schwarz

Downloads

Allgemeine Downloads:

Konformitätserklärungen:

Zusatzinformationen:

Software:
Hilfsprogramme:

Lieferumfang

  • 1x Beschlag Innenseite, Adapterplatte Innenseite
  • 1x Beschlag Außenseite, Adapterplatte Außenseite, Renovierungsplatte
  • 1x Bohrschablone TECTIQ Beschlag Standard/Security
  • 1x Quick Guide TECTIQ Beschlag Standard/ Security, Quick Guide TECTIQ Beschlag Adapterplatte
  • 4x Verbindungsschrauben Adapterplatten M4 - TX
  • 6x Schrauben Grundplatte - TX
  • 4x Gewindehülsen Adapterplatte
  • 1x Vierkantstift
  • 1x Gewindehülsen Security
  • 1x Montagehilfe Kabel

Recycling

Wir haben für Sie zusammengefasst, welche Entsorgungsinformationen in Ihrem Land wichtig sind.

Entsorgung & Kennzeichnung von Verpackungen
Spezifikationen
Abmessungen: 289 x 54 x 27 mm
Anzahl Ereignisse: 890
Artikel-Kurzbezeichnung: TEC-B-LA-FIX-DR
Aufbohrschutz: Nein
Auswahl Drückerformen: L-Form, Gehrung, U-Form, Doppelgehrung, U-Form gekröpft, Doppelgehrung gekröpft, Kugeldrücker
Batterie - Laufzeit: Bei 20 °C (Raumtemperatur): bis zu 85.000 Zyklen oder 3,5 Jahre bei Nichtbetätigung oder bis zu 3 Jahre bei ca. 10 Zutritten pro Tag
Batterie - Typ: 3 x Varta Ultra Lithium L92 Micro AAA
Batteriefach: Im Innenbeschlag
Batteriewarnstufen: 2 Stufen (optisch/verzögerter Zutritt)
Bauform: Schmalrahmenbeschlag mit Adapterplatte
Bluetooth Version: 5.1
Brandschutzklasse: T90 für Stahl-, Holz- und Rohrrahmentür
Breite: 54 mm
Dauerfestigkeit: > 200.000 Zyklen (gemäß EN 16867, EN 179)
Dornmaß: 25
Drückerweg: Max: 45°, Aufwärtsbewegung möglich
Echtzeituhr (RTC): Ja
Einsatz Flucht- und Rettungswege: Ja, gemäß EN 179, siehe Kompatibilitätsliste (zwingend zu beachten)
Einsatzbereiche: Elektronisch gesteuerter Drücker außen, Drücker innen immer eingekoppelt (kein RFID-Leser auf der Innenseite), geeignet für Türen mit hoher Nutzungsfrequenz und starker Belastung, Gebrauchsklasse 4 gemäß EN 16867
Entfernungsmaß: ohne Profilzylinderlochung, Euro-Profil: 72 mm
Farbe: Schwarz / silbern
Fixierungspunkte: DIN-Rundrosetten-Verschraubung
Funkkonformität: ETSI EN 300 328
Funkstandard: Bluetooth Low Energie 2,4 GHz
Funktionsprinzip: Außenseitig elektronisch einkoppelbar, innenseitig eingekoppelt
Funkverschlüsselung: AES 128-Bit
Höhe: 301 mm
Kernziehschutzabdeckung: Nein
Korrosionsschutz: Korrosionsschutz gemäß DIN EN 1670 Klasse 4 (Salzsprühtest, 240 Stunden), Klasse 4 gemäß EN 16867
Luftfeuchtigkeit: Rel. Luftfeuchte: 20 % bis 99 %, nicht kondensierend
Material: Beschlag: Stahl | Drücker: Edelstahl | RFID-Lesefeldabdeckung: Kunststoff
Max. Anzahl Blacklist: 120
Max. Betriebstemperatur: 65 °C
Maximale Türstärke: 121 mm
Min. Betriebstemperatur: -25 °C
Minimale Türstärke: 32 mm
Notstromversorgung: Ja, USB
Profilaussparung Schließzylinder: Euro-Profilzylinder, ohne Profilzylindereinsatz
Programmier-Technologie: BLE 2,4 GHz, RFID 13,56 MHz
Programmierung: Admin App, Systemkarten
RFID Konformität: ETSI EN 300 330
RFID-Frequenz: 13,56 MHz
RFID-Reichweite: < 1 cm
RFID-Technologie: MIFARE® DESFire® EV1, EV2, EV3
Sendeleistung: - 4 dBm
Sicherheitseigenschaften: Frei betätigbarer Außendrücker gegen Manipulation, Einkupplung nur bei Präsentation eines berechtigten Schließmediums
Signalisierung: Optisch
Sonderfunktionen: Ja, über Software und App
Tiefe Außen mit Drücker: 24 mm
Tiefe Außen ohne Drücker: 28 mm
Tiefe Innen ohne Drücker: 23 mm
Transponderkonformität: Passiv-Transponder ISO 14443 A (MIFARE® DESFire® EVx)
Transponderverschlüsselung: AES 128-Bit
Updatefähigkeit: Ja, über App & USB-Kabel
Verlängerungsschritte: Abgestuft in 10 mm Schritten
Verschlüsselung: AES-128 Bit
Verwaltung: Access Manager Software & Zutrittskontrollzentrale
Vierkantseitenlängen: 8 mm, 8,5 mm, 9 mm, 10 mm
Werksreset: Ja
Zertifizierungen: DIN EN 16867 Klasse 4 (in Vorbereitung), EN 179 (in Vorbereitung), IP54 (IP55 optional)
Öffnungszeit einstellbar: 6 Sek. oder 12 Sek.
