TECTIQ Steuereinheit Wandleser UP

Steuereinheit Wandleser für die Kombination mit der TECTIQ Leseeinheit. Fungiert als TECTIQ Wandleser zum Ansteuern von elektronischen Tür- und Torantrieben, Drehkreuzen und anderer Aktoren.

Beschreibung


MIT DEM DIGITALEN TECTIQ SCHLIESSSYSTEM.

Die Steuereinheit Wandleser wird in Kombination mit der TECTIQ Leseeinheit als Wandleser eingesetzt. Das Gerät dient zum Ansteuern eines Aktors, z. B. zur Öffnung eines Motorschlosses. Hierzu wird beim Vorhalten eines Schließmediums die Berechtigung geprüft. Bei gültiger Berechtigung aktiviert die Steuereinheit den Aktor und der Mitarbeiter kann z. B. die Türe öffnen.

Komfortabel konfigurieren
Die Konfiguration des Relais erfolgt in der Software TECTIQ Access Manager. Es sind 4 Optionen möglich, zudem ist der Office-Mode (daueroffen) für jede Schaltvariante einstellbar.

Flexibel installieren, sicher ansteuern

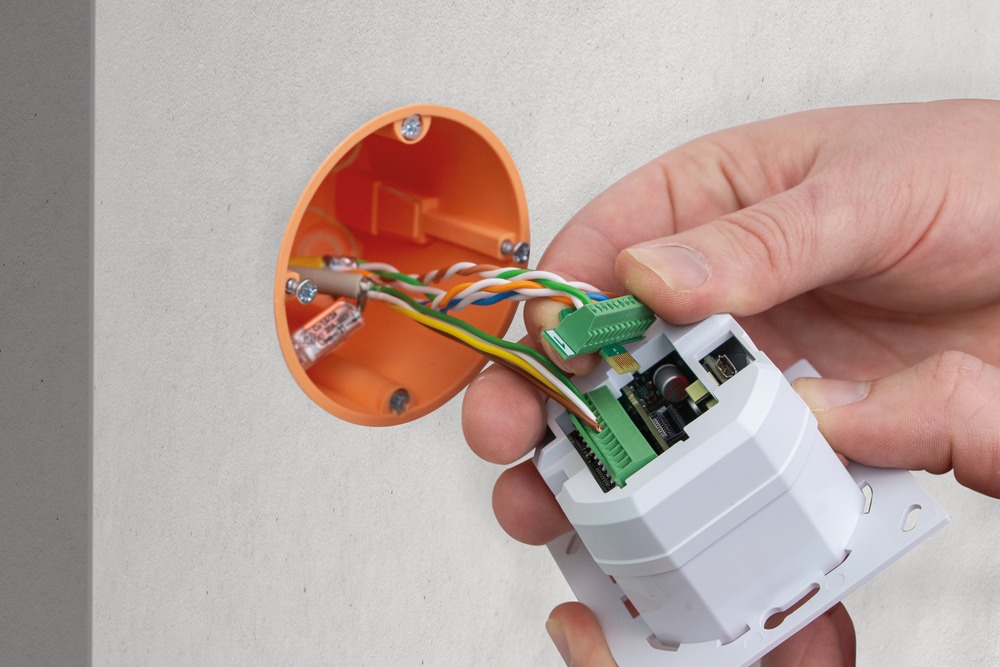

Freie Wahl des Montageortes bietet die getrennte Installation von Leseeinheit (z. B. am Tor) und Steuereinheit, verdrahtet via RS485-BUS (bis 100 m Kabelstrecke). Dank verschlüsselter RS485-Verbindung und Unterputz-Montage der Steuereinheit gewährt die abgesetzte Montage einen hohen Manipulationsschutz: Die Steuereinheit ist von außen nicht zugänglich und kommt ohne Netzwerkkabel aus. Alternativ wird die Leseeinheit bei der kompakten Montage direkt auf die Steuereinheit in der Unterputzdose gesetzt. Die Spannungsversorgung erfolgt via Netzwerkkabel (PoE) oder externem Netzteil.

Kein Datenverlust bei Stromausfall
Der Weiterbetrieb nach einem Stromausfall ist durch die Pufferung von Datum und Uhrzeit (bis zu 3 Std.) gegeben. Nach dem Ausfall muss somit keine Aktualisierung per Admin App oder Systemtransponder am Wandleser erfolgen.

TECTIQ Steuereinheit

Produktvorteile

  • Unterputz-Steuereinheit für die Kombination mit der TECTIQ Leseeinheit; zum Ansteuern elektronischer Verschlusskomponenten wie Tür- und Torantriebe, E-Türöffner, Aufzüge, Schranken, Rollgitter, Drehkreuze und anderer Aktoren
  • Zutrittssteuerung in Kombination mit der TECTIQ Leseeinheit (Außen-/Innenvariante IP67/IP44), beim Präsentieren gültiger Schließmedien an der Leseeinheit
  • Protokollfunktion: Ringspeicher für bis zu 890 Ereignisse; Transfer zur TECTIQ Zutrittskontrollzentrale, z. B. Protokollkarte oder Personentransponder (Schließmedium)
  • Sichererer Weiterbetrieb nach Stromausfall durch Pufferung von Datum und Uhrzeit für bis zu 3 Stunden
  • Einfache Konfiguration des Relaisausgangs in der Software TECTIQ Access Manager und Übertragung an den TECTIQ Wandleser mittels Parameterkarte (NO, NO Impuls, NC, NC Impuls)
  • Aktivierung des Office-Modes zur dauerhaften Ansteuerung von elektronischen Aktoren (z. B. Einfahrtstor bleibt zu Geschäftszeiten geöffnet)
  • Abgesetzte Montage: hoher Manipulationsschutz bei örtlich getrennter Installation von Steuer- und Leseeinheit, verbunden über verschlüsselten RS485-BUS, bis zu 100 m Kabelstrecke (Steuerung/Netzwerkkabel von außen unzugänglich)

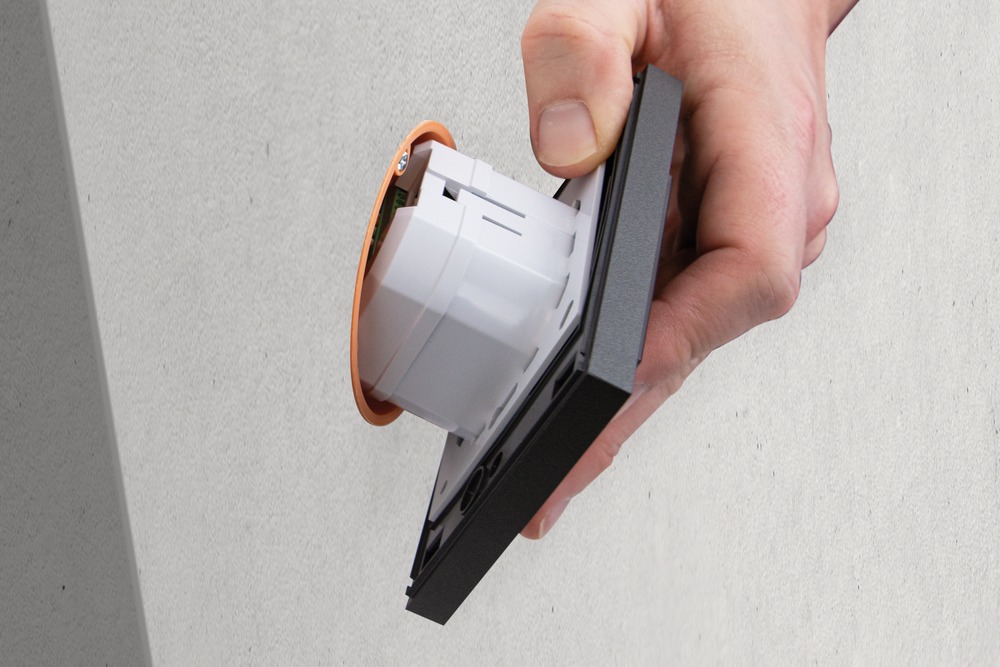

  • Kompakte Montage: einfaches Aufsetzen der Leseeinheit direkt auf die Steuereinheit, die in der Unterputzdose installiert wird
  • Installation in Unterputzdose oder im IP-geschützten Aufputzgehäuse
  • PoE Spannungsversorgung oder alternativ über 12 V DC möglich

Downloads

Allgemeine Downloads:

Konformitätserklärungen:

Zusatzinformationen:

Software:
Hilfsprogramme:

Lieferumfang

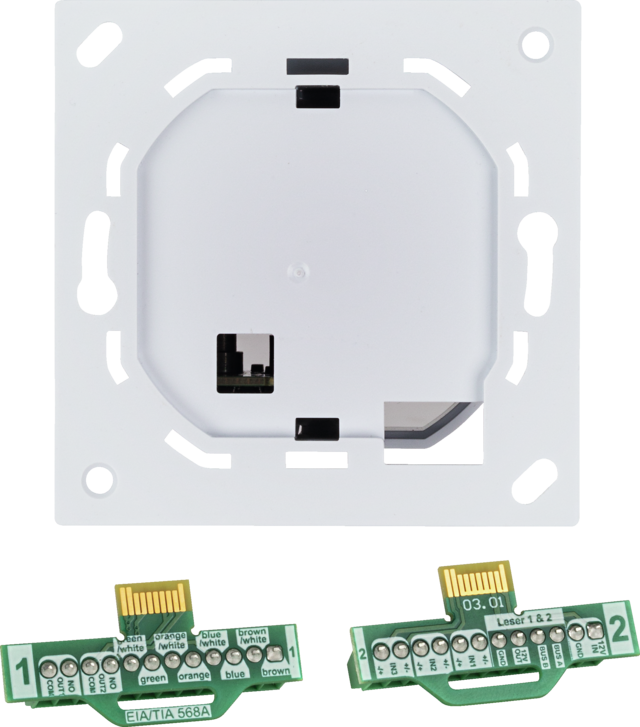

  • 1x TECTIQ Steuereinheit Wandleser UP
  • 2x Anschlussklemme
  • 1x Quick Guide

Recycling

Wir haben für Sie zusammengefasst, welche Entsorgungsinformationen in Ihrem Land wichtig sind.

Entsorgung & Kennzeichnung von Verpackungen
TECTIQ Steuereinheit
TECTIQ Steuereinheit
TECTIQ Steuereinheit
TECTIQ Steuereinheit
Spezifikationen

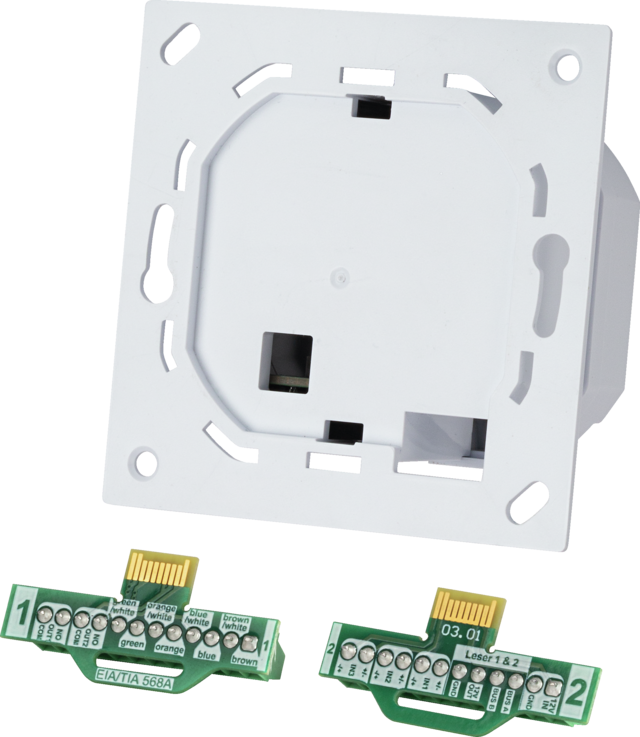

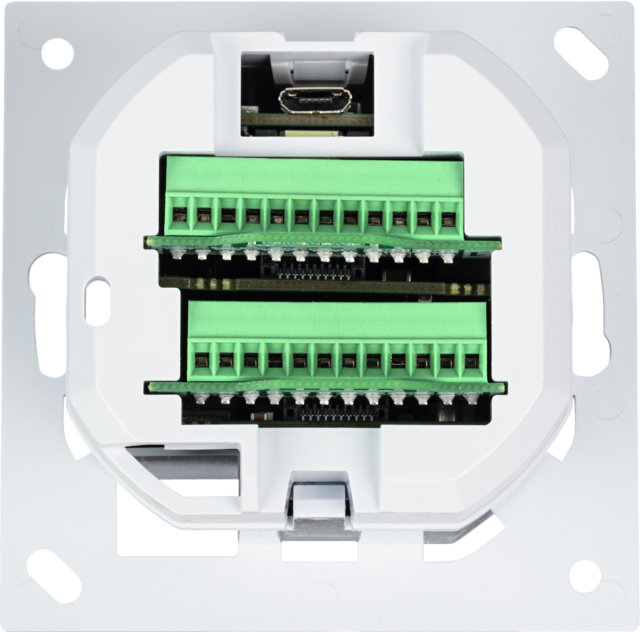

Anschlüsse: Zwei steckbare Anschlussklemmen
Anzahl Wandleser: Eine Leseeinheit je Steuereinheit
Artikel-Kurzbezeichnung: TEC-SG-UP-OFF
Breite: 71 mm
Echtzeituhr (RTC): Ja
Eingänge: 0
Einsatzbereiche: Ansteuerung von elektronischen Tür- und Zutrittssteuerungen (z. B.: E-Türöffner, Motoschloss, Tor- und Schrankenanlagen) sowie anderer Aktoren
Ethernet-Schnittstelle: Spannungsversorgung (Klemme 1/Anschluss 1 - 8)
Farbe: Signalweiß (RAL9003)
Höhe: 47 mm
Kabelführung: Bis zu 100 m Entfernung zwischen Steuereinheit und Leseeinheit (4 x 0,34 mm², geschirmt)
Konfiguration Relais: Bistabiles Relais: NO, NC, NO Impuls, NC Impuls
Luft­feuchtig­keit: Max. 80 % relative Luftfeuchte, nicht kondensierend
Material: Kunststoff
Max. Betriebs­temperatur: 60 °C
Max. Strom­aufnahme: 100 mA/1,0 W (Steuereinheit Wandleser ohne Aktor/Leseeinheit)
Min. Betriebs­temperatur: -20 °C
Montageart: Im Innenbereich, in ø 60 mm Unterputz- oder Hohlwand-Geräte-Verbindungsdosen mit min. 53 mm Innentiefe (empfohlen 66 mm) oder im Aufputz Industriegehäuse (nach DIN VDE 0606, DIN VDE 0471, DIN IEC 695)
Nettogewicht: 0,071 kg
Programmierung: Admin App oder Systemkarten
RFID-Technologie: Keine Schnittstelle, Bedienung über die Leseeinheit
RS-485-Schnittstelle: Anschluss einer externen Leseeinheit an Klemme 2/Anschluss 15-18: Bus A, Bus B, 12 V DC und GND. Einstellung Anzahl Leseeinheiten: über Schiebeschalter an der Steuereinheit
Relaisausgänge: Ein potentialfreier Relaisausgang, Spannungsfestigkeit: 60 V DC, 50 V AC, Strombelastbarkeit: 1 A DC, 1 A AC
Schnittstellen: RS485, Micro-USB, PoE, Relaisausgang
Schutzart IP: 20
Sicherheitseigenschaften: End-to-end-verschlüsselte Datenübertragung über RS485 zwischen Steuereinheit und Leseeinheit, getrennter Verbau von Steuereinheit und Leseeinheit möglich
Signalisierung: Optische und akustische Signalisierung über die Leseeinheit
Sonderfunktionen: Office-Mode zur dauerhaften Ansteuerung des Verschlusselements, z. B. zu Geschäftszeiten
Spannungs­versorgung DC: (Klemme 1/Anschluss 1 - 8) PoE IEEE 802.3af oder (Klemmen 2/Anschluss 13 - 14) extern 12 V
Speichertyp: Ringspeicher: 890 Ereignisse
Uhrzeitpufferung Stromausfall: Max. 3 Stunden
Updatefähigkeit: Ja, über App oder ABUS Updater Kabel (ACAC00043)
Verwaltung: Access Manager Software
Werksreset: Ja
Zertifizierungen: -
Öffnungszeit einstellbar: Ja (1, 2, 4, 6, 8 oder 12 s)
