TECTIQ Steuereinheit Update Terminal UP

Steuereinheit Update Terminal für die Kombination mit der TECTIQ Leseeinheit. Fungiert als Update Terminal für das Validieren/Aktualisieren von Berechtigungen auf Schließmedien direkt beim Zutritt.

Beschreibung


MIT DEM DIGITALEN TECTIQ SCHLIESSSYSTEM.

Die Steuereinheit Update Terminal wird in Kombination mit der TECTIQ Leseeinheit als Update Terminal eingesetzt. Neben der Update-Terminal-Funktion kann das Gerät auch einen Aktor zur Freigabe, z. B. zur Öffnung eines Drehkreuzes, ansteuern. Hierzu wird beim Präsentieren eines Schließmediums nach der Aktualisierung die Berechtigung geprüft. Bei gültiger Berechtigung aktiviert die Steuereinheit den Aktor und der Mitarbeiter kann nach Aktualisierung seines Schließmediums z. B. durch das Drehkreuz gehen.

TECTIQ Update Terminal mit Zutrittsfunktion
Via Steuereinheit werden die Daten der TECTIQ Schließmedien beim Validieren/Aktualisieren am Update Terminal mit der Zutrittskontrollzentrale synchronisiert. Dabei wird die Gültigkeit des Mediums verlängert und die Berechtigungen und Daten aktualisiert. Ein sicherer Weiterbetrieb wird bei Verbindungsabbruch zur Zutrittskontrollzentrale durch temporäres Speichern (Zeitraum konfigurierbar) der letzten gespeicherten Berechtigungsdaten (Netzwerk-Fallback) ermöglicht. Sicher und flexibel: via gesicherter Internetverbindung werden bis zu 100 TECTIQ Update Terminals standortübergreifend in ein TECTIQ System integriert.

Flexibel installieren, sicher ansteuern
Die getrennte Installation von Leseeinheit (z. B. am Tor) und Steuereinheit (innen) bietet einen hohen Manipulationsschutz. Die Verbindung erfolgt über den verschlüsselten RS485-BUS (bis 100 m Kabelstrecke), Steuereinheit und Netzwerkkabel sind von außen nicht zugänglich.

Effiziente Software-Administration
Die Einrichtung und Programmierung erfolgt komfortabel in der Software Access Manager. Der Datentransfer (inkl. Wartung, FW-Update) an die Steuereinheit erfolgt per LAN oder via Internet (online) auch aus der Ferne.

TECTIQ Steuereinheit

Produktvorteile

  • Steuereinheit Update Terminal für die Kombination mit der TECTIQ Leseeinheit, zum Validieren und Aktualisieren von Berechtigungen auf Schließmedien sowie zum gleichzeitigen Ansteuern von elektronischen Tür- und Torantrieben und anderer Aktoren
  • Direkte Kommunikation mit der TECTIQ Zutrittskontrollzentrale via Ethernet zum Validieren, Aktualisieren und Übertragen von Berechtigungen, Batteriewarnungen, Protokollen usw.
  • Objektspezifische Lösung: standortübergreifende Anbindung von bis zu 100 TECTIQ Update Terminals an die TECTIQ Zutrittskontrollzentrale via gesicherter Peer-to-Peer Verbindung
  • Sicherer Weiterbetrieb bei Verbindungsabbruch zur TECTIQ Zutrittskontrollzentrale durch temporäres Speichern (Zeitraum konfigurierbar) der letzten Berechtigungsdaten (Netzwerk-Fallback)
  • Einfache Konfiguration des Relaisausgangs der Steuereinheit in der Verwaltungssoftware TECTIQ Access Manager, je nach elektronischem Aktor und gewünschter Ansteuerung (NO, NO Impuls; NC, NC Impuls)
  • Aktivierung des Office-Modes zur dauerhaften Ansteuerung von elektronischen Aktoren (z. B. Einfahrtstor bleibt zu Geschäftszeiten geöffnet)
  • Abgesetzte Montage: hoher Manipulationsschutz bei örtlich getrennter Installation von Steuer- und Leseeinheit, verbunden über verschlüsselten RS485-BUS, bis zu 100 m Kabelstrecke (Steuerung/Netzwerkkabel von außen unzugänglich)
  • Kompakte Montage: einfaches Aufsetzen der Leseeinheit direkt auf die Steuereinheit, die in der Unterputzdose installiert wird
  • Installation in Unterputzdose oder im IP-geschützten Aufputzgehäuse
  • PoE Spannungsversorgung oder alternativ über 12 V DC möglich

Downloads

Allgemeine Downloads:

Konformitätserklärungen:

Zusatzinformationen:

Software:
Hilfsprogramme:

Lieferumfang

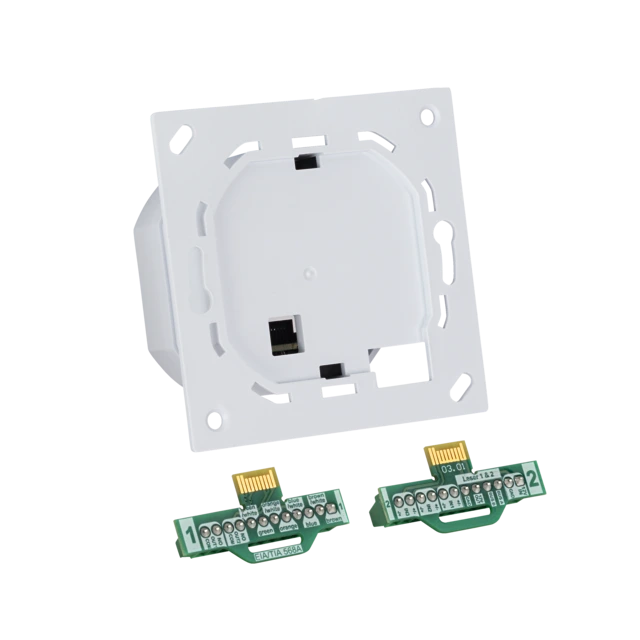

  • 1x TECTIQ Steuereinheit Update Terminal UP
  • 2x Anschlussklemme
  • 1x Quick Guide

Recycling

Wir haben für Sie zusammengefasst, welche Entsorgungsinformationen in Ihrem Land wichtig sind.

Entsorgung & Kennzeichnung von Verpackungen
TECTIQ Steuereinheit
TECTIQ Steuereinheit
TECTIQ Steuereinheit
TECTIQ Steuereinheit
Spezifikationen
Anschlüsse: Zwei steckbare Anschlussklemmen
Anzahl Wandleser: Eine Leseeinheit je Steuereinheit
Artikel-Kurzbezeichnung: TEC-SG-UP-ON
Ausfallsicherung Netzwerk: Zwischenspeicherung der Daten und Weiterbetrieb ohne Netzwerkverbindung für einen vordefinierten Zeitraum (softwareseitig einstellbar)
Breite: 71 mm
Default IP Einstellungen: DHCP
Echtzeituhr (RTC): Ja
Eingänge: 0
Einsatzbereiche: Ansteuerung von elektronischen Tür- und Zutrittssteuerungen (z. B.: E-Türöffner, Motoschloss, Tor- und Schrankenanlagen) sowie anderer Aktoren
Ethernet-Schnittstelle: Klemme 1/Anschluss 1 - 8 (siehe Montageanleitung)
Farbe: Signalweiß (RAL9003)
Höhe: 47 mm
Kabelführung: Bis zu 100 m Entfernung zwischen Steuereinheit und Ethernet-Adapter, bis zu 100 m Entfernung zwischen Steuereinheit und Leseeinheit (4 x 0,34 mm², geschirmt)
Kommunikationsprotokolle: TCP/IP, Peer-to-Peer-Vermittlungsserver
Konfiguration Relais: Bistabiles Relais: NO, NC, NO Impuls, NC Impuls
Luft­feuchtig­keit: Max. 80 % relative Luftfeuchte, nicht kondensierend
Material: Kunststoff
Max. Betriebs­temperatur: 60 °C
Max. Strom­aufnahme: 100 mA/1,0 W (Steuereinheit Update Terminal ohne Aktor/Leseeinheit)
Min. Betriebs­temperatur: -20 °C
Montageart: Im Innenbereich, in ø 60 mm Unterputz- oder Hohlwand-Geräte-Verbindungsdosen mit min. 53 mm Innentiefe (empfohlen 66 mm) oder im Aufputz Industriegehäuse (nach DIN VDE 0606, DIN VDE 0471, DIN IEC 695)
Nettogewicht: 0,071 kg
Programmierung: Access Manager, Parameterkarte
RFID-Technologie: Keine Schnittstelle, Bedienung über die Leseeinheit
RS-485-Schnittstelle: Anschluss einer externen Leseeinheit an Klemme 2/Anschluss 15-18: Bus A, Bus B, 12 V DC und GND. Einstellung Anzahl Leseeinheiten: über Schiebeschalter an der Steuereinheit
Relaisausgänge: Ein potentialfreier Relaisausgang, Spannungsfestigkeit: 60 V DC, 50 V AC, Strombelastbarkeit: 1 A DC, 1 A AC
Schnittstellen: RS485, Micro-USB, Ethernet/PoE, Relaisausgang
Schutzart IP: 20
Sicherheitseigenschaften: End-to-end-verschlüsselte Datenübertragung über RS485 zwischen Steuereinheit und Leseeinheit, getrennter Verbau von Steuereinheit und Leseeinheit möglich
Signalisierung: Optische und optional akustische Signalisierung über die Leseeinheit
Sonderfunktionen: Office-Mode zur dauerhaften Ansteuerung des Verschlusselements, z. B. zu Geschäftszeiten
Spannungs­versorgung DC: (Klemme 1/Anschluss 1 - 8) PoE IEEE 802.3af oder (Klemme 2/Anschluss 13 - 14) extern 12 V
Speichertyp: Ringspeicher: 10.000 Ereignisse
Uhrzeitpufferung Stromausfall: Max. 3 Stunden
Updatefähigkeit: Ja, über Netzwerk
Validierungsintervalle: Frei konfigurierbar (im TECTIQ Access Manager)
Verwaltung: Access Manager Software
Werksreset: Ja
Zertifizierungen: -
Öffnungszeit einstellbar: Ja (1, 2, 4, 6, 8 oder 12 s)
